Haut-parleurs

• Introduction
• Remplacement des haut-parleurs avant
• Liens
• Abstract

Une page préparée par Didier

Introduction

La Calibra est dotée en série d'un équipement audio à six voies tout à fait convenable, dont les haut-parleurs peuvent présenter des dysfonctionnements au cours du temps:

• Dégradation de la membrane par l'humidité (membrane en pulpe de papier pour les haut-parleurs d'origine)
• Dégradation du pli en caoutchouc pour l'amortissement de la membrane (le caoutchouc se délite)
• Déformation de la bobine (utilisation d'un autoradio de puissance élevée)

Ces défauts provoquent une dégradation des performances acoustiques, particulièrement sensible dans les basses fréquences. Cette page contient des indications pour procéder au remplacement des haut-parleurs avant, en utilisant des haut-parleurs standards et en réutilisant les équipement existants.

Remplacement des haut-parleurs avant

Cette opération ne présente pas de difficulté particulière et ne présente aucun risque.

• Démonter les contre portes

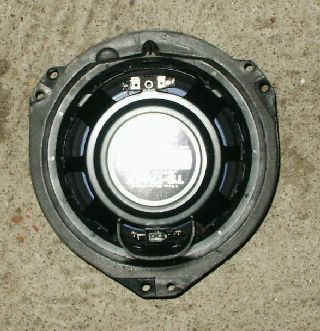

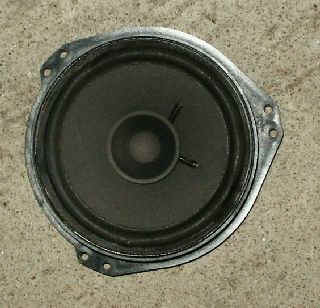

	Démonter les haut-parleurs (3 vis à tôle) Déconnecter les haut-parleurs

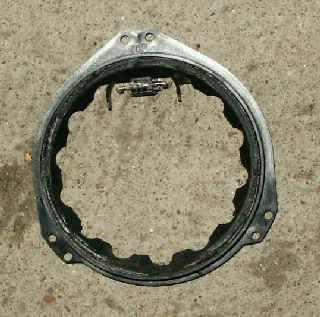

	Arracher la membrane des haut-parleurs (!) Couper les bras du "saladier" à la tenaille, et préserver les bornes d'origine
	Le saladier du nouveau haut-parleur s'adapte parfaitement dans le support ainsi créé

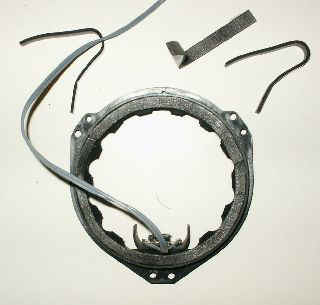

	Coller la bande en mousse adhésive à l'intérieur Souder les fils électriques sur les pattes des bornes d'origine

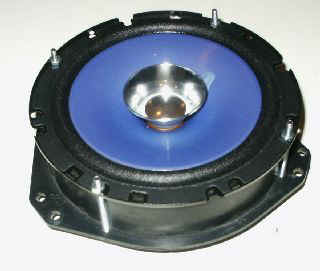

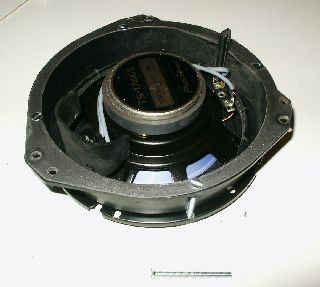

	Percer 4 trous de 4.5mm dans l'entretoise de fixation du haut-parleur Chanfreiner ces trous (côté porte) Monter les vis à tête fraisée Serrer les vis progressivement en veillant à ce que l'écart entre l'entretoise et le saladier du haut parleur soit constant, sous peine de déformer le haut-parleur et de dégrader ses performances et sa longévité. Souder les fils électriques sur les bornes du haut parleur
	Couper l'extrémité des têtes fraisées au ras des écrous à l'aide de la tenaille Reconnecter les haut-parleurs

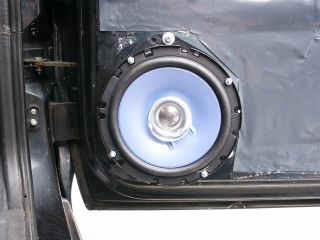

	Remonter les haut-parleurs

• Une variante consiste à coller directement le saladier du nouveau haut-parleur sur l'entretoise, avantages: grande rigidité et étanchéité parfaite, inconvénient: non démontable...

Liens

Alpine
http://www.alpine-europe.com/

Audax
http://www.audax.fr/auto/index.html

Bose, un champion toutes catégories des systèmes éclatés
http://www.bose.com/

Focal un acteur majeur dans le monde des haut-parleurs
http://www.focal.tm.fr/

JBL
http://www.jbl.com/

Kenwood
http://www.kenwood-electronics.fr/First-nm.aspx

Panasonic
http://www.panasonic.fr/servlet/PB/menu/1037899_l3/index.html

Pionneer
http://www.pioneer-eur.com/eur/productgroups.jsp

Sony
http://www.sony.fr/

Abstract

Clumsy low frequencies? It is time to have a look at the loud speakers. Most common causes for poor perfomances are: damaged membrane (humidity), worn rubber suspension, damaged coil (excessive power from radio). Replacing front loud speakers is not trivial but simply easy with the help of this page.
