Commodo variateur d'essuie-glace et commande d'OdB

• Introduction
• Matériel
• Montage

Un chouette reportage comme on les aime, préparé et illustré par Draculadu78, mis en forme par Didier

Matériel

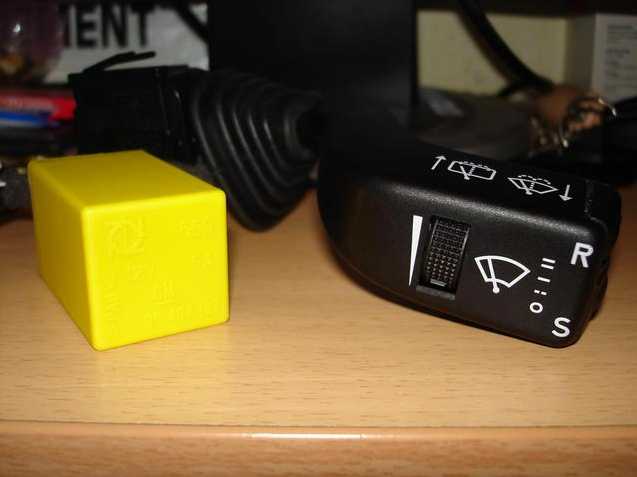

Acheter le relais et le commodo qui est prévu à l'origine pour les Opel Omega ou les Vectra break.

Références OPEL :

• commodo : 90 494 657 - 54.55 € H.T.
• relais : 90 494 187 - 26.18 € H.T.

Soit un budget d'environ 100,00€ TTC

Montage

• Retirer les 2 caches en plastique qui sont derrière le volant.
• Installer le nouveau relai à la place de l'ancien qui est le 3eme en haut en partant de la gauche dans votre boite a fusible.

--> Concernant le câblage du commodo, cela demande un peu de modification car le nouveau commodo est équipé d'une petite prise avec 5 fils que nous n'avons pas d'origine.

Solution : Récupérer une petite prise sur un faisceau de Calibra (ou Vectra ) en casse pour éviter de couper la prise du nouveau commodo.

• Souder les fils de la couleur d'origine du câblage de la calibra pour éviter de se tromper dans le branchement.

--> Pour ceux qui ne veulent pas mettre la prise, vous coupez celle du commodo (Omega ou Vectra) et vous rallonger celui-ci.

On commence par l'OdB :

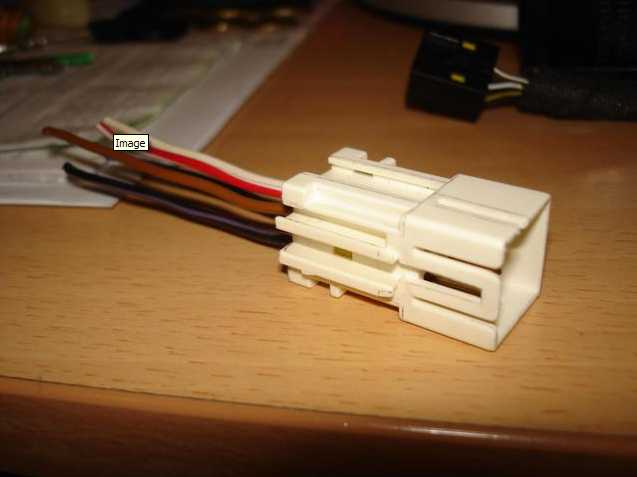

Voici les couleurs qui sont sur la prise du commodo et les couleurs des câbles de la Calibra pour l' OdB que nous devrons brancher :

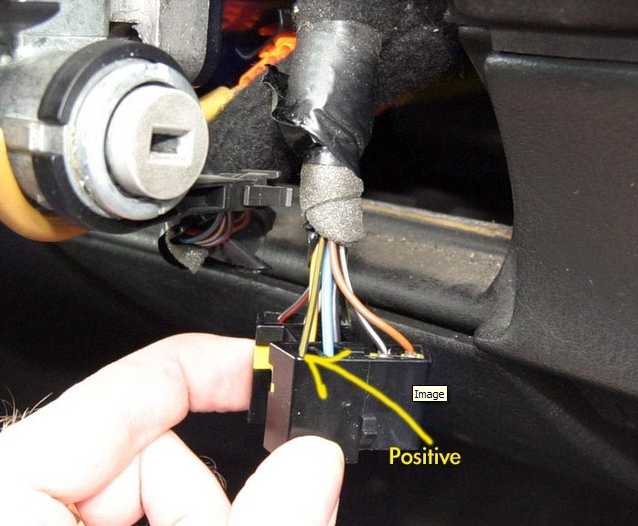

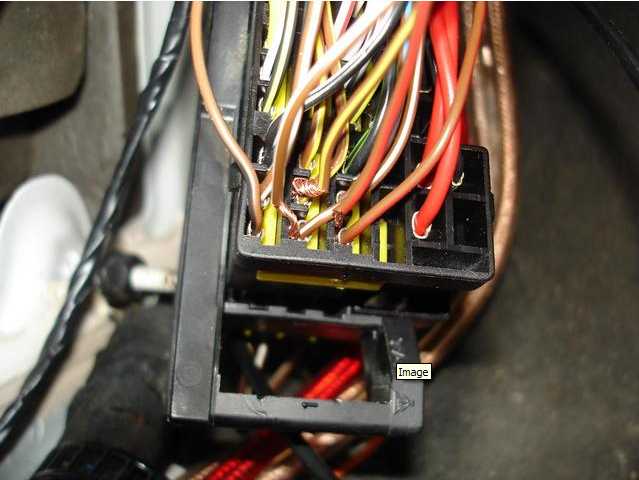

Ces 3 fils iront sur la grosse prise noire derrière le cache de gauche au pied du chauffeur

Variateur d'essuie-glace :

On reprend les 2 fils restants de la petite prise du nouveau commodo

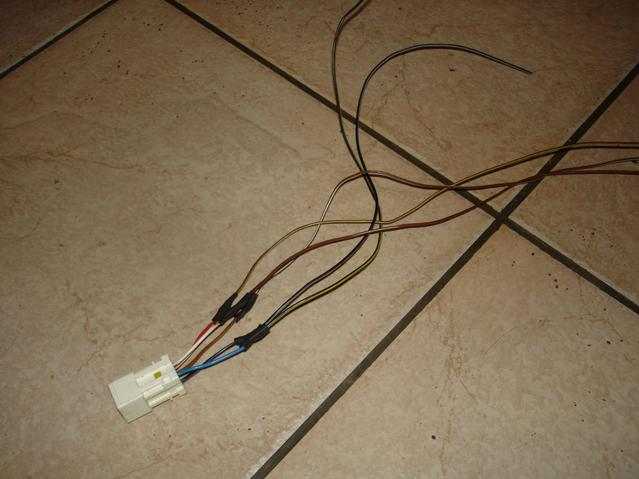

• Rallonger le fil noir/jaune et le noir/blanc (ou souder à la prise pour ceux qui on décider de faire comme moi).

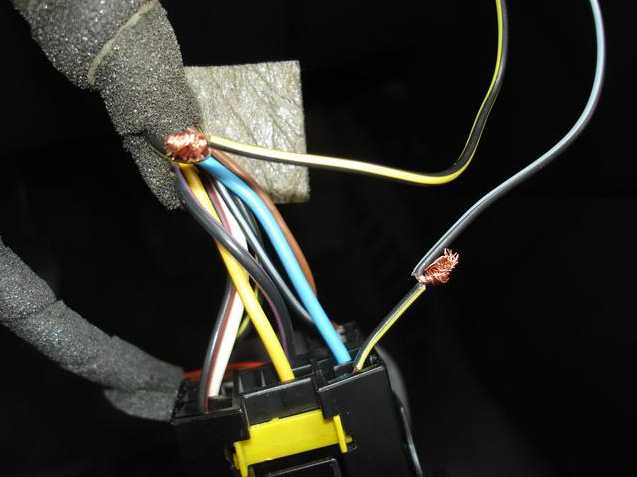

• Couper le fil Noir/jaune qui est sur le câblage d'origine de la calibra.

• Brancher d'un coté le fil noir/blanc et de l'autre le noir/jaune qu'on vient de souder au commodo.

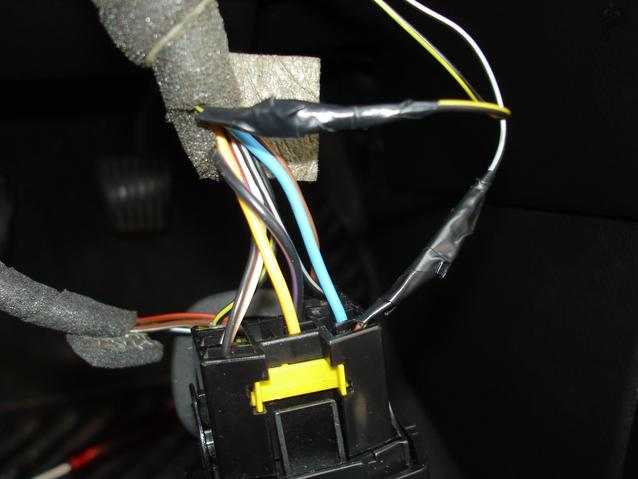

• Gaine thermo et ensuite brancher le tout

• Remettre en place les caches en plastique derrière le volant

--> La variation passe des 2 secondes d'origine a un cadencement 10 secondes pour la 1ère position si vous mettez au plus lent.

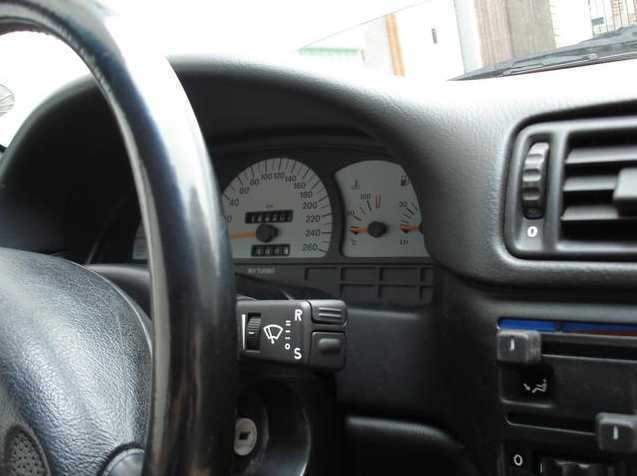

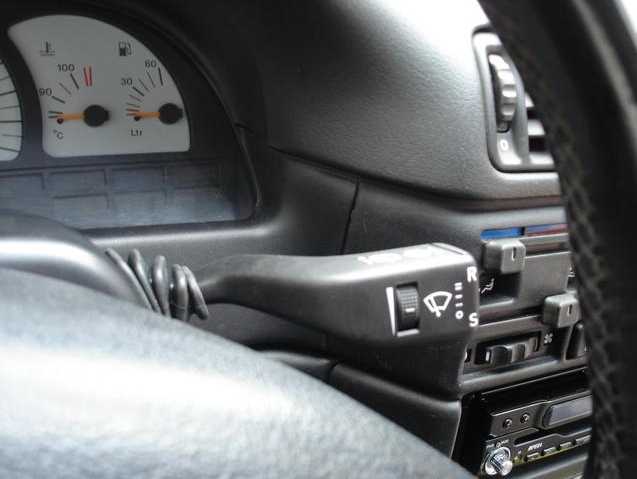

Résultat en photos :

Abstract

This page explains how to upgrade the commands in order to control in-board computer as well as the intermittent wipers.
