Une page préparée par For-Tee, mise en forme par Didier


Attention: cette explication n'est valable que pour les modèles de Calibra a courroies plates, appelées aussi "multi-rainurées" ou "multi-pistes", donc sur les: C20NE [ph2], X20XEV, X25XE/C25XE, C20LET [ph2 ou ph1] il y a 2 montage possibles ca ne dépend pas de la phase ni même de la présence ou non de la clim.

Difficulté Temps Matériel
2/5 1h

 - 2 clés plates, ou mixtes 10 et 15 mm

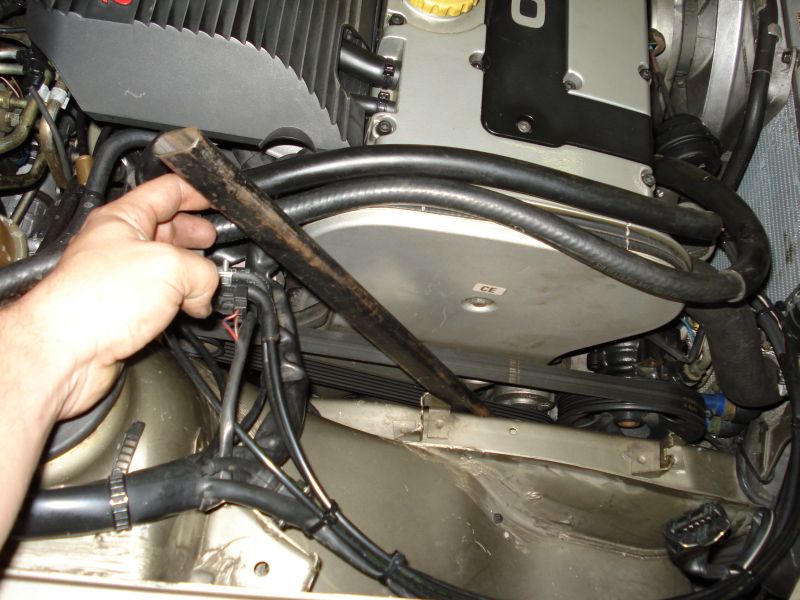

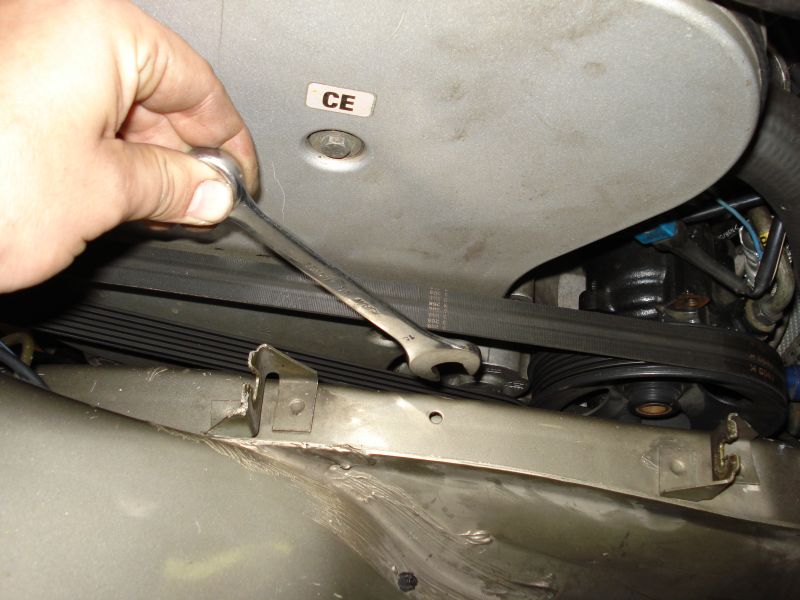

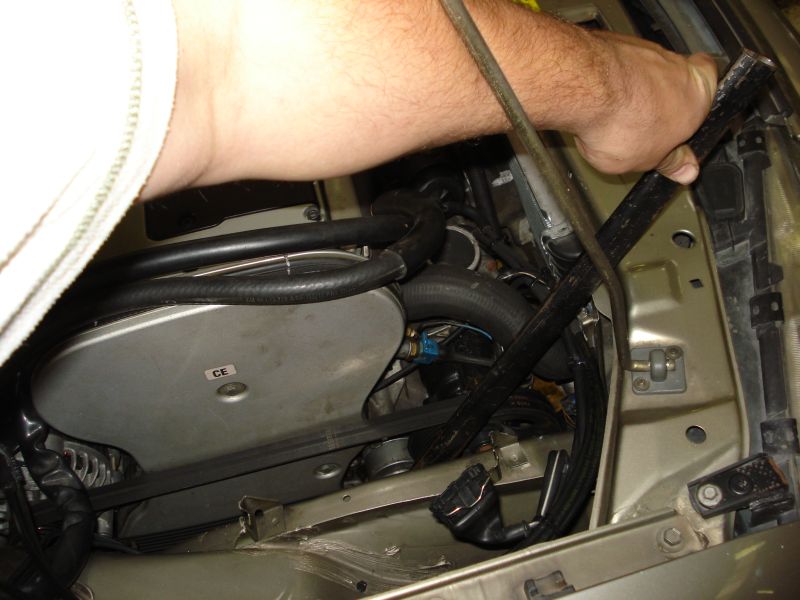

Quand vous positionnez la clef, pensez a laisser une bonne marge de manœuvre vers le radiateur, du fait que vous allez actionner le tendeur en faisant pivoter le tube dans le sens des aiguilles d'une montre (serrage).

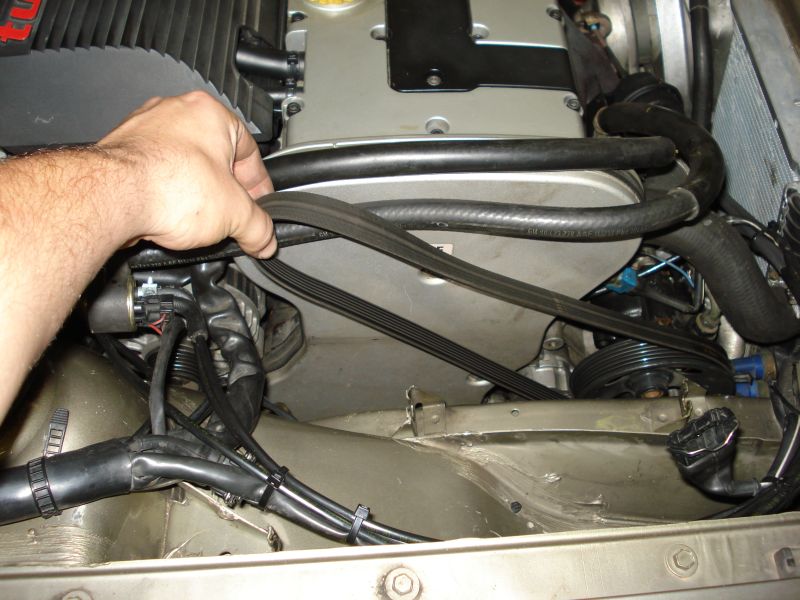

Attention: la courroie est libre certes mais elle n'est pas encore sortie du support moteur .



This page describes how to release the flat belt for auxillary devices
